Bước 1: Chuẩn bị các dụng cụ cần thiết:
- Kìm bấm mạng, loại 3 chức năng và phải phù hợp với hầu hết các loại cáp mạng vì kích thước đầu mạng là khác nhau tuỳ theo loại cáp.

- Đầu bấm mạng RJ45 hay còn gọi là hạt mạng RJ45: Trên thị trường hiện nay có 2 loại đầu mạng là chống nhiễu và không chống nhiễu. Ngoài ra, đầu mạng cũng phải phù hợp với loại cáp vì đầu mạng khác nhau thì kích thước cũng không giống nhau.

- Dây cáp mạng: Tuỳ vào nhu cầu và mục đích sử dụng mà khách hàng có thể lựa chọn các loại dây cáp mạng khác nhau. Hiện nay, trên thị trường chủ yếu có 2 loại là dây cáp mạng AMTAKO CAT 5e và dây cáp mạng AMTAKO CAT 6.

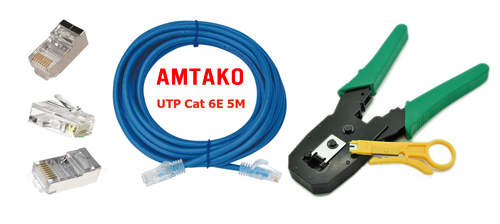

Chuẩn bị dụng cụ bấm cáp mạng

 Bước 2: Tuốt vỏ dây cáp mạng
- Dùng kìm bấm mạng tuốt vỏ nhựa PVC ngoài cùng của dây mạng.
- Dùng tay vuốt thẳng tám sợi dây tín hiệu bên trong

Bước 3: Xếp tám sợi dây tín hiệu bên trong theo đúng chuẩn và bấm dây cáp.
- Hiện nay, có 2 chuẩn bấm cáp cơ bản là T568A và T568B, hay còn được gọi tắt là chuẩn A và chuẩn B.
- Thứ tự các sợi dây tín hiệu theo chuẩn A và chuẩn B được thể hiện rõ trong hình bên dưới:

Chuẩn bấm dây cáp mạng

Sau khi xếp tám sợi dây tín hiệu theo đúng chuẩn, ta tiến hành bấm cáp. Có 2 cách bấm cáp là bấm cáp thẳng và bấm cáp chéo:

- Bấm Cáp thẳng (Straight through): Kiểu này dùng để nối 2 thiết bị khác loại lại với nhau. Ví dụ: PC + Switch hoặc Server. Nối Hub đến PC hoặc server, Switch + Router,.

Lý do: Đầu nhận của bên này là đầu gửi của bên kia rồi nên bấm thẳng sẽ dùng nối 2 thiết bị khác loại. Một đầu sợi cáp bấm chuẩn T568A và đầu còn lại bấm chuẩn T568B.

- Bấm Cáp chéo (Crossover): Bấm kiểu này dùng để nối 2 thiết bị cùng loại lại với nhau. Ví dụ: PC-PC, PC-Router.

Lý do: Đầu nhận của bên này là đầu nhận của bên kia luôn nên phải đảo chéo lại để nó có thể gửi nhận đúng.

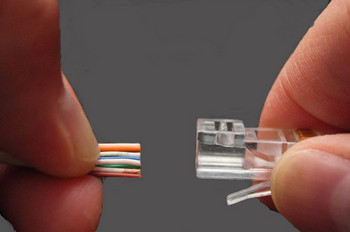

Sau khi chọn chuẩn bấm cáp xong, ta tiến hành luồn tám sợi dây tín hiệu vào trong tám khe của đầu bấm mạng Golden Link.

Ở bước này ta cần lưu ý rằng, mỗi sợi dây tín hiệu chỉ luồn vào 1 khe, ngoài ra, cần phải luồn sâu dây vào bên trong khe để các đầu dây chạm vào lõi đồng.
Sau đó ta đưa đầu mạng đã luồn dây vào khe bấm đầu mạng của kìm bấm mạng và bấm mạnh.

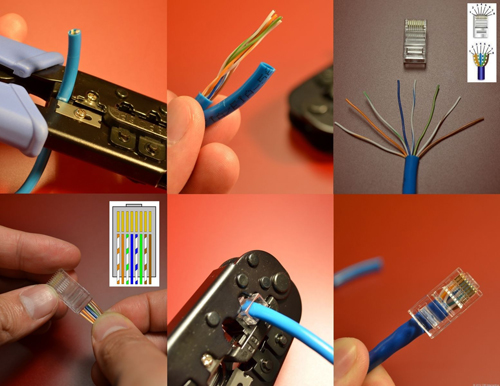

Quy trình bấm dây cáp mạng

 Bước 4: Kiểm tra
- Quan sát sự tiếp xúc của các dây đồng và lá đồng trong hạt mạng RJ45.

- Sau khi bấm xong cả 2 đầu dây, cắm vào khe cắm mạng của thiết bị để kiểm tra sự truyền tải của tín hiệu.

Thế là chúng ta đã tìm hiểu xong cách bấm dây mạng bằng đầu mạng RJ45 đang được Tường An - Tako cung cấp. Chúc các bạn thành công!
