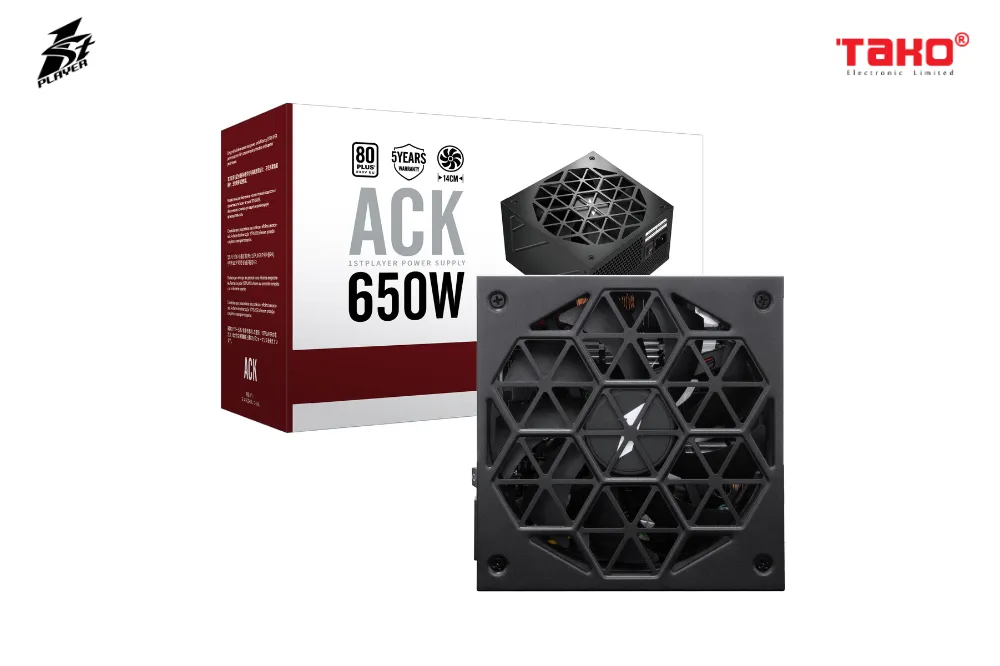

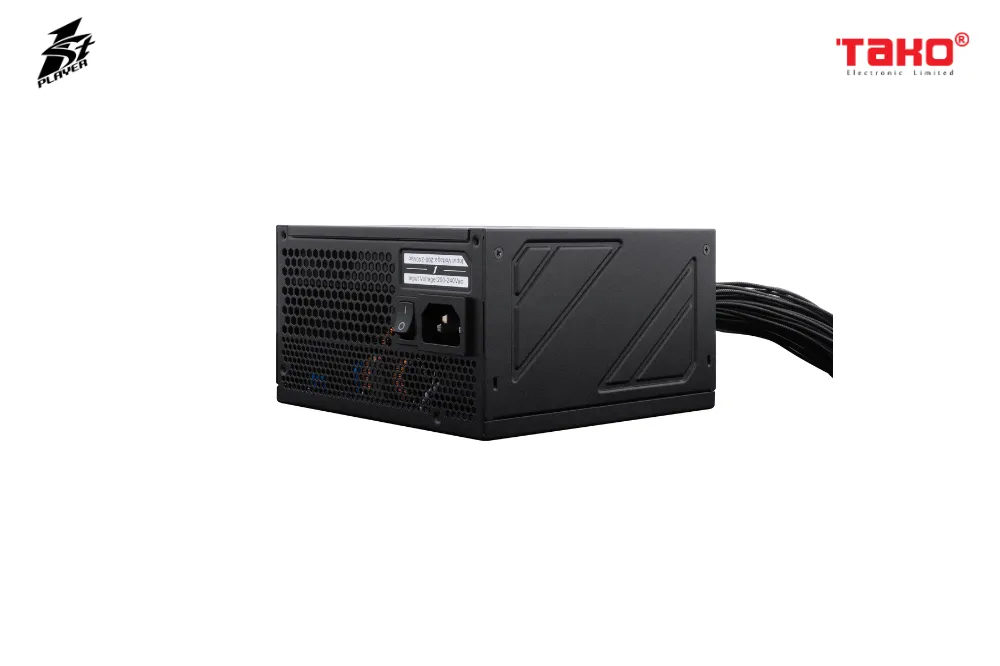

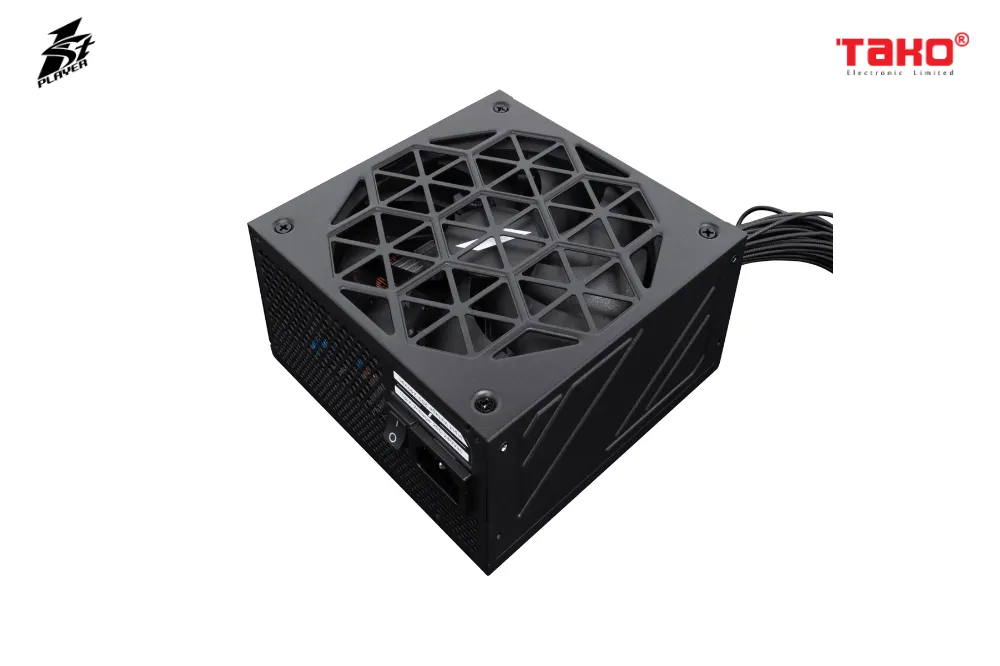

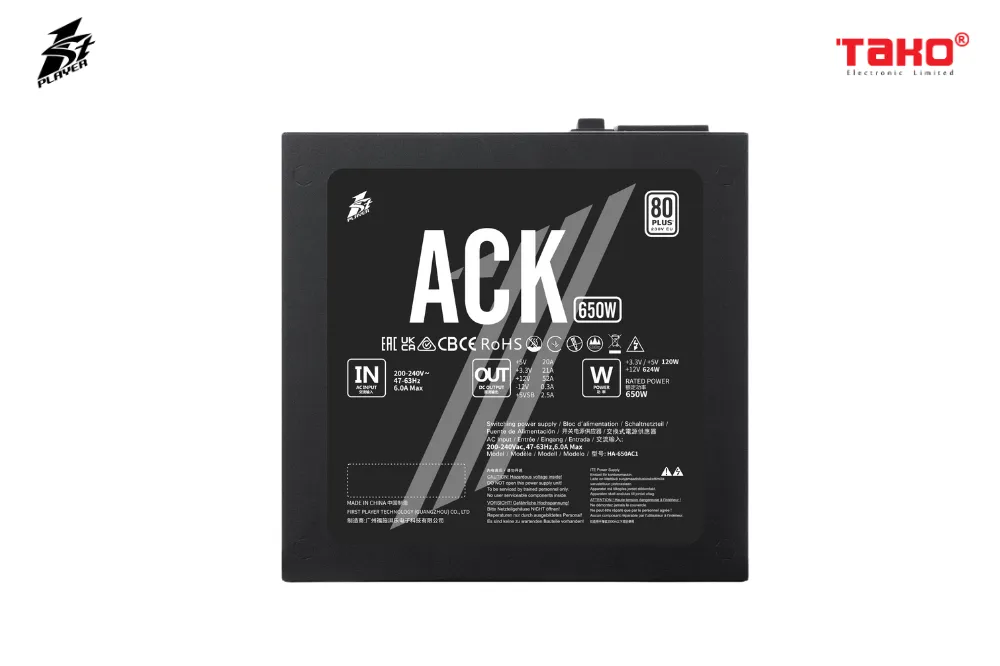

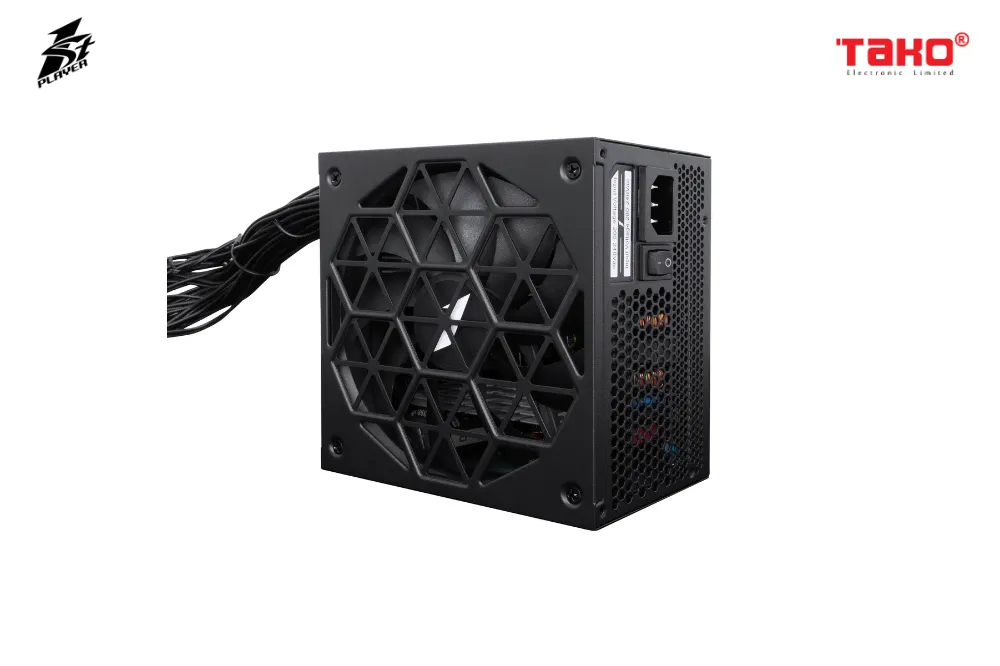

I. THÔNG SỐ SẢN PHẨM NGUỒN 1STPLAYER ACK-STD-650 650W

SẢN PHẨM	ACK-STD-650
CÔNG SUẤT ĐẦU RA	650W

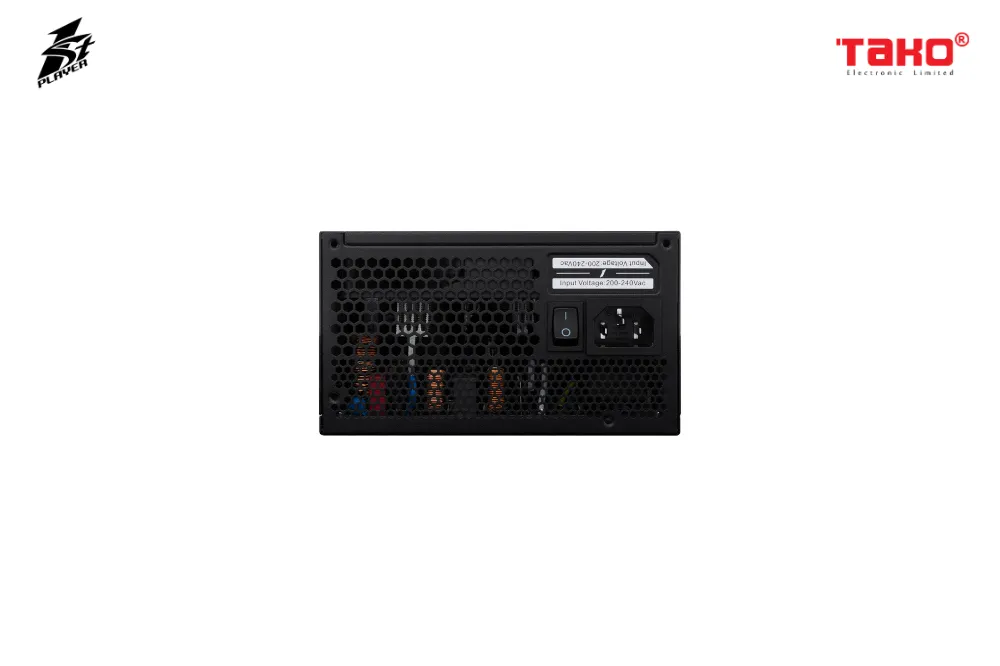

ĐIỆN ÁP ĐẦU VÀO	200 - 240V
DÒNG ĐIỆN ĐẦU VÀO	6A MAX
TẦN SỐ ĐẦU VÀO	47 - 63 Hz
CHỨNG CHỈ	80 PLUS
HIỆU SUẤT	87,5% at full load
KÍCH THƯỚC (D x R x C)	145 x 150 x 86 mm
MODULE	Non-modular
PFC	Active PFC

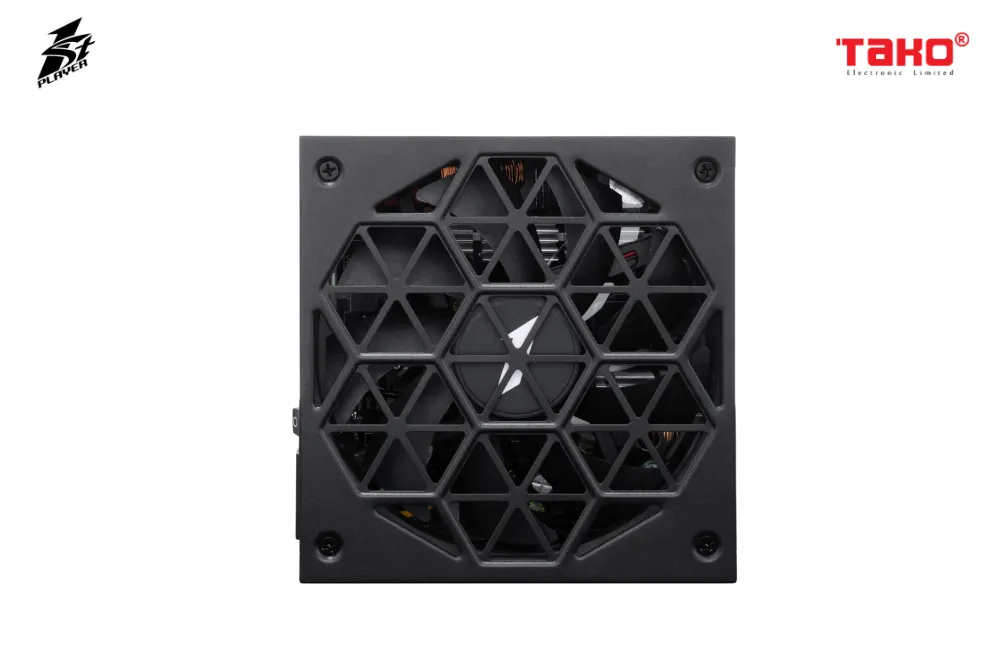

KÍCH THƯỚC QUẠT	140 mm Hydraulic bearing
CÁC CƠ CHẾ BẢO VỆ	OVP, OPP, SCP, lightning protection
QUY CHUẨN	CE/FCC/RoHS/CCC/EAC/CB/RCM
BẢO HÀNH	5 năm

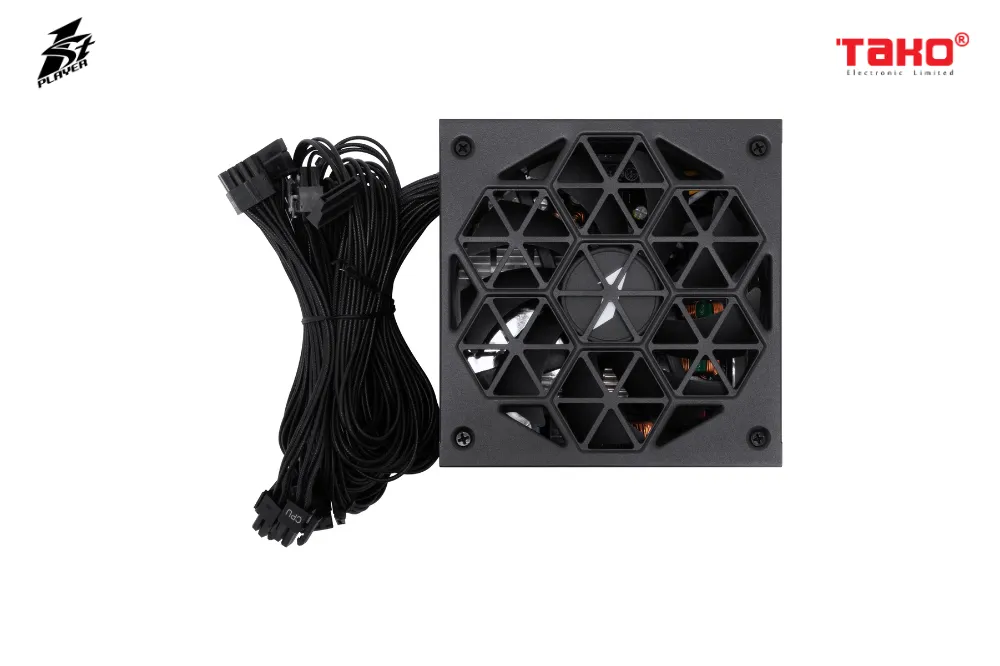

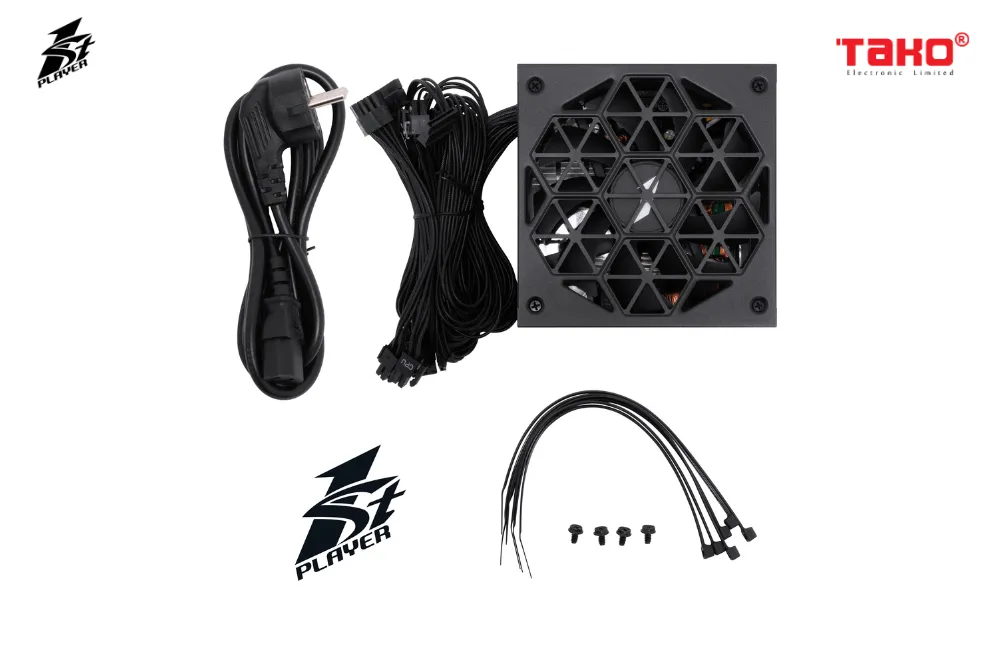

II. THÔNG TIN CÁP NGUỒN 1STPLAYER ACK-STD-650 650W

Trước khi bắt đầu

Đảm bảo hệ thống của bạn đã được tắt hoàn toàn và ngắt kết nối khỏi mọi nguồn điện.

Bước 1: Tháo bộ nguồn hiện tại (bỏ qua nếu đang lắp hệ thống mới)

1. Rút dây nguồn AC ra khỏi ổ cắm và bộ nguồn hiện tại.

2. Cẩn thận tháo tất cả dây nguồn kết nối với các linh kiện của bạn (GPU, bo mạch chủ, ổ đĩa, v.v.).

3. Tháo bộ nguồn cũ ra khỏi vỏ máy theo hướng dẫn trong sổ tay của khung máy.

Bước 2: Lắp bộ nguồn mới

1. Kiểm tra để đảm bảo dây nguồn AC của bộ nguồn chưa được kết nối.

2. Gắn bộ nguồn mới vào khung máy bằng các ốc vít được cung cấp.

3. Kết nối các dây nguồn chính:

- Gắn cáp ATX 24-pin vào bo mạch chủ của bạn.

- Kết nối cáp nguồn CPU (4-pin, 8-pin hoặc 4+4-pin) theo yêu cầu của bo mạch chủ.

4. Kết nối các dây nguồn cho linh kiện:

- Cáp nguồn SATA cho SSD, HDD và ổ đĩa quang.

- Cáp nguồn PCIe cho card đồ họa (nếu cần).

- Cáp Peripheral (Molex) cho các linh kiện cần thiết.

5. Đảm bảo tất cả các kết nối đã được kiểm tra và chắc chắn.

6. Sắp xếp gọn gàng dây cáp để tối ưu luồng không khí, sử dụng các tính năng quản lý cáp trên khung máy.

7. Kết nối dây nguồn AC vào bộ nguồn nhưng chưa cắm vào ổ cắm điện.

Lưu ý quan trọng:

- Vui lòng tham khảo hướng dẫn của bo mạch chủ và GPU để biết các yêu cầu nguồn cụ thể.

- Sau khi lắp đặt, đảm bảo tất cả các linh kiện đã được kết nối đúng cách trước khi bật hệ thống.
