Chroma 8000 là gì?

Chroma 8000 là một Hệ Thống Kiểm Tra Tự Động (ATS - Automated Test System) được thiết kế để kiểm tra toàn diện các thiết bị chuyển đổi năng lượng và bộ nguồn. Cấu trúc hệ thống của Chroma 8000 bao gồm cả phần cứng và phần mềm:

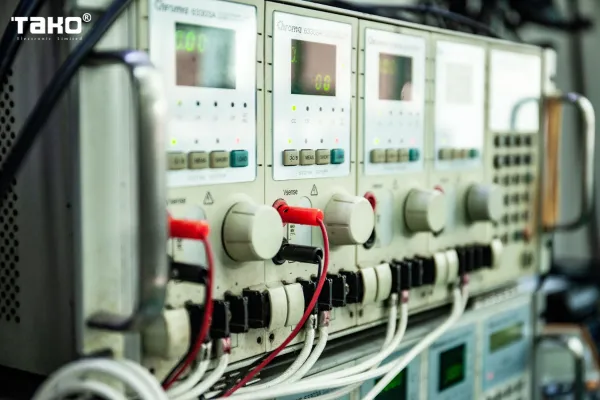

- Phần cứng: Hệ thống tích hợp nhiều thiết bị như nguồn điện AC/DC, tải điện tử, đồng hồ vạn năng kỹ thuật số, máy hiện sóng, thiết bị phân tích thời gian/nhiễu, và các thiết bị kiểm tra ngắn mạch cũng như bảo vệ quá áp.
- Phần mềm: Sử dụng nền tảng phần mềm PowerPro (phiên bản mới nhất là PowerPro 5), cung cấp kiến trúc mở để lập trình và thực hiện các bài kiểm tra linh hoạt.

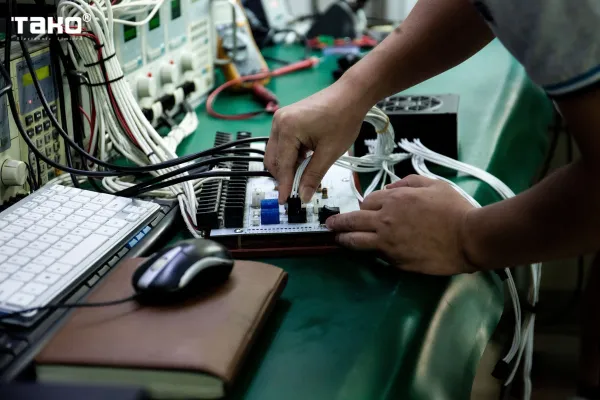

Cách 1STPLAYER kiểm tra bộ nguồn NGDP với Chroma

Quy trình kiểm tra cho các bộ nguồn NGDP bao gồm nhiều tình huống khác nhau như: Các điều kiện tải đa dạng, kiểm tra hiệu suất, cơ chế bảo vệ. Điều này đảm bảo đánh giá toàn diện về hiệu suất của bộ nguồn và sự tuân thủ các tiêu chuẩn công nghiệp.

Quy trình kiểm tra chi tiết bộ nguồn NGDP

1. Bật nguồn và khởi tạo kiểm tra từ xa

Bật bộ nguồn và tiến hành khởi tạo kiểm tra từ xa.

2. Kiểm tra điều chỉnh điện áp (90V)

- Đặt điện áp ở mức 90V và tần số 47Hz.
- Mô phỏng điều kiện điện áp thấp, tần số thấp để kiểm tra khả năng cung cấp công suất tối đa.

3. Kiểm tra thời gian "Power Good" (PG)

- Khoảng tối ưu: 100ms - 150ms.
- Đo độ trễ của tín hiệu "Power Good" sau khi bật nguồn.

4. Kiểm tra thời gian "Power Fail" (PF)

- Yêu cầu: > 1ms (giá trị càng lớn càng tốt).
- Đo thời gian tín hiệu "Power Fail" khi nguồn AC bị ngắt.

5. Kiểm tra thời gian bật nguồn (PS-ON)

- Yêu cầu: < 150ms (giá trị nhỏ hơn và trong giới hạn là tốt hơn).
- Đo thời gian để các điện áp đầu ra đạt đến mức bình thường.

6. Kiểm tra thời gian tắt nguồn (Holdup Time)

- Yêu cầu: > 16ms (giá trị càng lớn càng tốt).
- Đo thời gian bộ nguồn duy trì đầu ra sau khi mất điện đầu vào.

7. Kiểm tra thời gian tăng điện áp (Rise Time, PS-ON)

- Khoảng tối ưu: 0.2ms - 20ms (giá trị nhỏ hơn là tốt hơn).
- Đo thời gian để điện áp đầu ra tăng từ 10% lên 95% giá trị danh định.

8. Kiểm tra thời gian tăng tín hiệu "Power Good" (Rise Time)

- Yêu cầu: < 10ms (giá trị nhỏ hơn là tốt hơn).
- Đo thời gian để tín hiệu "Power Good" tăng từ 10% lên 90%.

9. Kiểm tra hiệu ứng toàn diện (230V) hoặc kiểm tra tải chéo (Cross-Load Test)

- Độ lệch điện áp: < 5%, < 2% được coi là tốt.
- Kiểm tra điện áp và nhiễu gợn sóng ở mức tải tối đa trên các đường điện 12V, 5V, và 3.3V.

10. Kiểm tra không tải (No-Load Test)

- Độ lệch điện áp: < 5%, < 2% được coi là tốt.
- Đo độ lệch điện áp tối đa khi không có tải.

11. Kiểm tra tải tĩnh (Static Test, 20% Load)

Độ lệch điện áp: < 5%, < 2% được coi là tốt.

12. Kiểm tra hiệu ứng toàn diện (115V) hoặc kiểm tra tải chéo (Cross-Load Test)

- Tương tự bước 9, nhưng áp dụng ở mức điện áp đầu vào 115V.

13. Kiểm tra hiệu suất năng lượng (115V - 100% tải đầy đủ)

- Đo độ lệch điện áp, nhiễu gợn sóng và hiệu suất chuyển đổi.
Ví dụ:
+ Nhiễu gợn sóng: < 30μV
+ Độ lệch điện áp: < 2%
+ Hiệu suất: 90.56%

14. Kiểm tra hiệu suất năng lượng (115V - 50% tải điển hình)

Ví dụ:
+ Nhiễu gợn sóng: < 30μV
+ Độ lệch điện áp: < 2%
+ Hiệu suất: 92.98%

15. Kiểm tra hiệu suất năng lượng (115V - 20% Tải)

Ví dụ:
+ Nhiễu gợn sóng: < 30μV
+ Độ lệch điện áp: < 2%
+ Hiệu suất: 92.61%

16. Kiểm tra hiệu suất năng lượng (115V - 2% Tải)

Ví dụ:
+ Nhiễu gợn sóng: < 30μV
+ Độ lệch điện áp: < 2%
+ Hiệu suất: 73.28%
+ Yêu cầu của chuẩn ATX 3.0: Hiệu suất tối thiểu 60% ở mức tải 2%.

17. Kiểm tra PS-ON mở (Tắt nguồn)

Tắt bộ nguồn.

18. Kiểm tra bảo vệ quá công suất (OPP - Over Power Protection)

Mô phỏng mức tải tối đa cho đến khi cơ chế bảo vệ được kích hoạt.
Ví dụ: OPP kích hoạt ở 1673W.

Lợi ích của hệ thống Chroma 8000

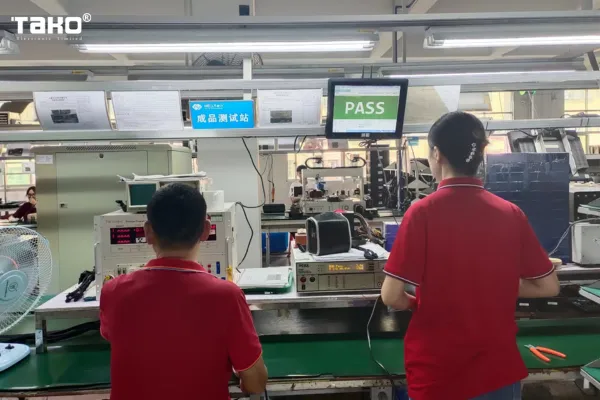

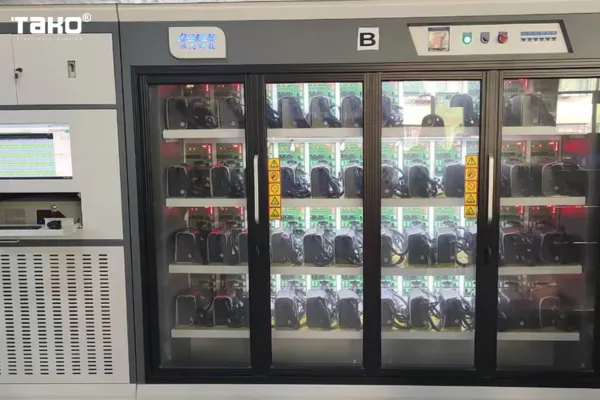

Tại 1STPLAYER, các quy trình kiểm soát chất lượng vô cùng nghiêm ngặt. Mỗi bộ nguồn trong dòng Next Generation Digital Power (NGDP) của 1STPLAYER đều trải qua quá trình kiểm tra toàn diện trên dây chuyền sản xuất hiện đại, sử dụng hệ thống Chroma 8000 tiên tiến. Lợi ích của hệ thống Chroma 8000 có thể kể đến như:
1. Đảm bảo tính đồng nhất: Kiểm tra từng sản phẩm giúp duy trì chất lượng đồng đều trên toàn bộ dòng NGDP.
2. Xác minh hiệu suất: Bộ công cụ kiểm tra toàn diện của Chroma 8000 đánh giá các thông số quan trọng
- Điều chỉnh điện áp.
- Giảm nhiễu gợn sóng.
- Hiệu suất ở nhiều điều kiện tải khác nhau.
3. Kiểm tra tính năng an toàn: Các chức năng bảo vệ quan trọng như Bảo vệ quá công suất (OPP) được kiểm tra kỹ lưỡng để đảm bảo an toàn cho người dùng.
4. Đáp ứng tiêu chuẩn ngành: Các quy trình kiểm tra được thiết kế để tuân thủ và thường vượt qua các tiêu chuẩn ATX, bao gồm cả yêu cầu mới nhất của ATX 3.0.

Cam kết của 1STPLAYER

Sự tận tâm với quy trình kiểm tra kỹ lưỡng này phản ánh triết lý thương hiệu của 1STPLAYER: Cân bằng giữa giá cả phải chăng và hiệu năng vượt trội. Việc sử dụng hệ thống Chroma 8000 thể hiện cam kết mạnh mẽ của 1STPLAYER đối với việc đảm bảo chất lượng, đảm bảo rằng mỗi bộ nguồn xuất xưởng đều đạt tiêu chuẩn cao mà khách hàng mong đợi.
